轨道交通车辆用电缆表面白色异物分析

01.导语

添加剂或助剂是材料和产品在生产加工过程中所需要添加的各种辅助化学品，用以改善生产工艺和提高产品性能。但因加工工艺、配方设计或存储环境，塑料中助剂可能会向制品表面迁移，出现“喷霜”的现象。

02.测试背景与目的

测试背景：客户发现仓库中存储的轨道交通车辆用电缆表面出现一层明显的白色异物（该电缆在仓库存放半年左右）已严重影响使用。

目的：判断电缆表面白色物质成份并判断来源。

03.分析过程

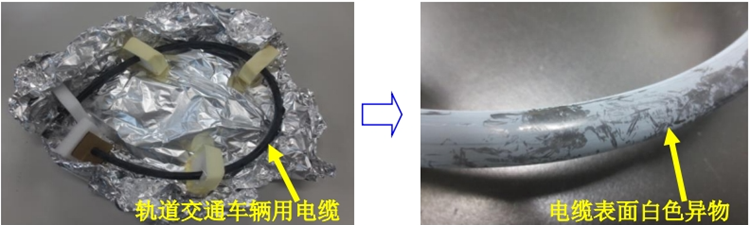

3.1 | 电缆表面

白色异物分析

3.1.1分析方法：微量物质提取＋Py-GC-MS分析

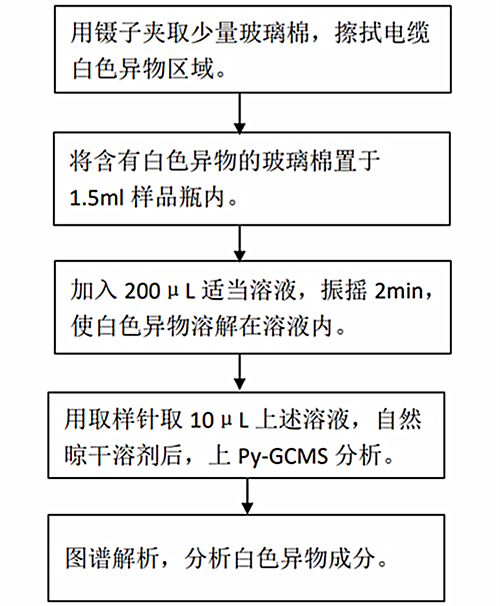

微量物质提取＋Py-GC-MS分析流程

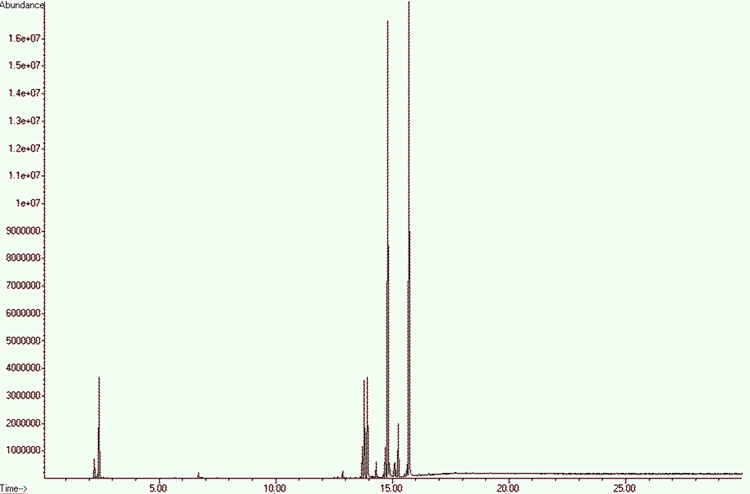

3.1.2分析检测图谱如下

3.1.3分析结果：

轨道交通车辆用电缆上表面白色异物成分分析结果见下表：

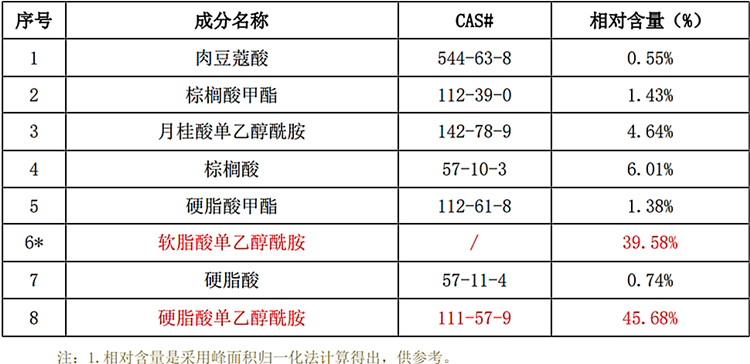

轨道交通车辆用电缆上表面白色异物成分分析表

白色异物主要成分为软脂酸单乙醇酰胺和硬脂酸单乙醇酰胺，这两种物质主要作为塑料的润滑剂和抗静电剂。

3.2 | 电缆生产中
用到的添加剂成分分析

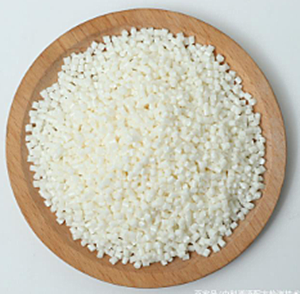

3.2.1分析样品：

3.2.2分析方法：Py-GC-MS直接分析
3.2.3检测图谱如下

3.2.4分析结果：
电缆生产中用到的添加剂成分与电缆表面白色异物成分基本一致。
04.分析结论

通过分析结果判断，白色异物主要成分为软脂酸单乙醇酰胺和硬脂酸单乙醇酰胺，与电缆生产中所用添加剂成分相同。电缆表面出现的“喷霜”现象是由于在夏天高温高湿环境下，塑料中的添加剂（抗静电剂及润滑剂）的析出。

05.改善建议

1.改善电缆塑料的配方设计，增强添加剂成分与塑料本体的相容性，或降低润滑剂和抗静电剂的添加比例。

2.改善仓库环境，特别是夏天的高温高湿环境。
