【失效分析】应用成分对比分析判断产品优劣

08月,09,2025 | 浏览次数：13

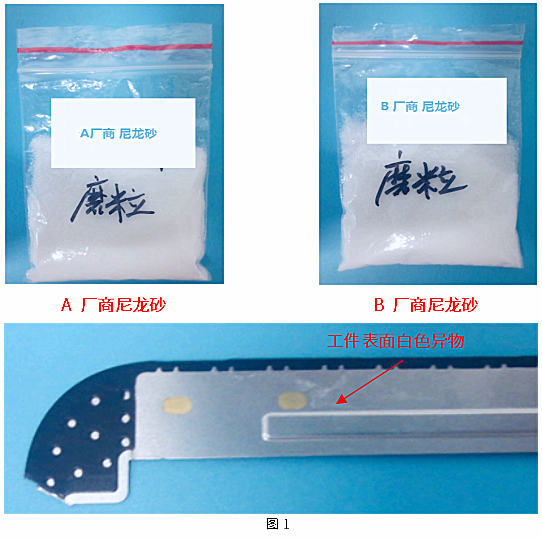

       客户在使用两家尼龙砂时，发现B厂商供货的尼龙砂容易在工件表面局部区域形成一层白色异物，而A厂商的尼龙砂不存在此问题，故希望分析B厂商尼龙砂失效的原因(图1)。

       尼龙砂喷砂工艺原理是以压缩空气为动力，通过喷砂设备将尼龙砂以高速喷射到需处理工件表面，使工件表面的外观发生物理变化，从而达到清理、去毛刺、粗糙化以及强化的目的。

      因从外观、粒径无法区分A厂商与B厂商尼龙砂的差异，我们采用成分分析比对，深度解析两家厂商尼龙砂的成分信息，根据二者成分差异，判断其可能失效的原因。

表1

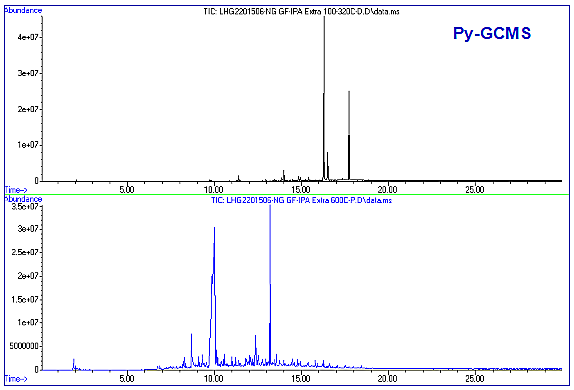

       4.1-A厂商尼龙砂的测试谱图(图2~图4)

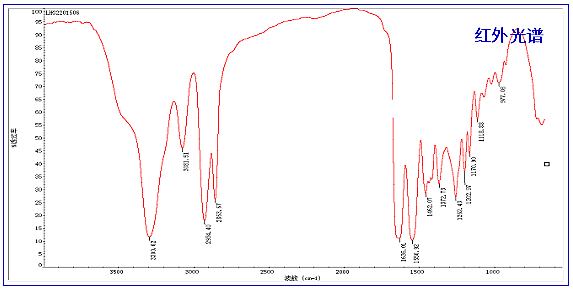

图2

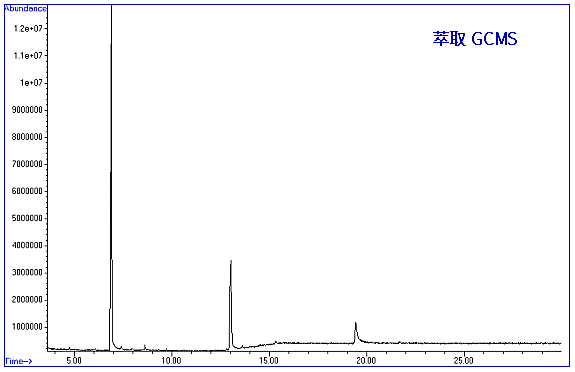

图3

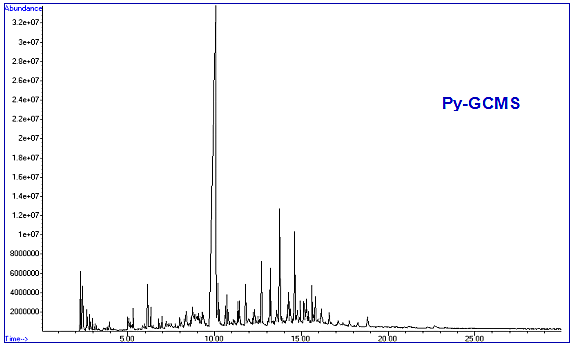

图4

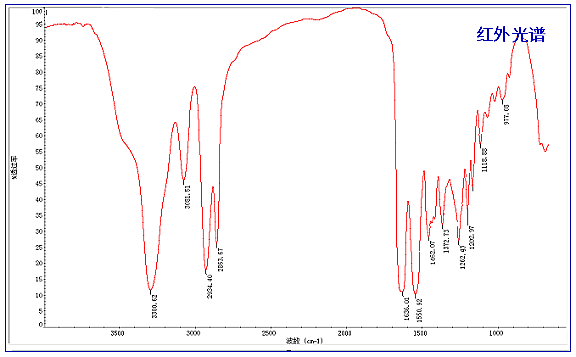

图5

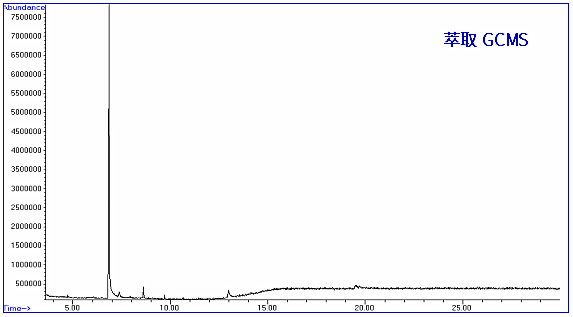

图6

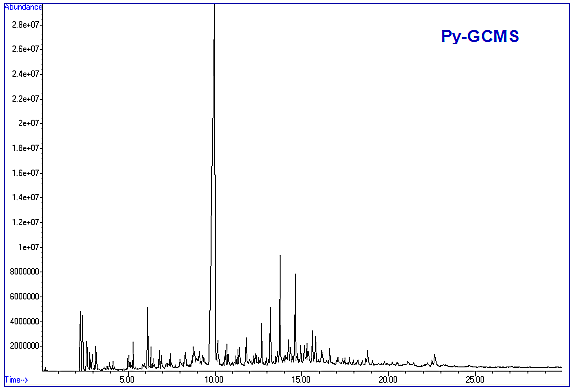

图7

       4.3-工件表面白色异物的测试谱图(图8~图9)

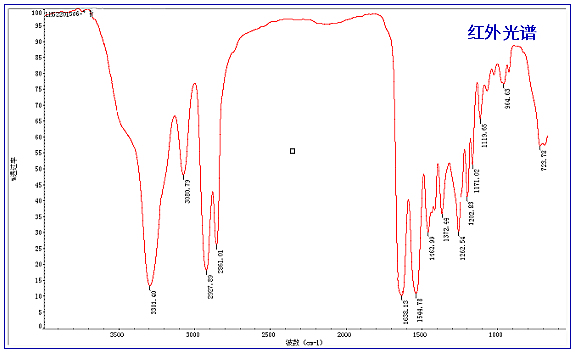

图8

图9

       4.4-A厂商与B厂商尼龙砂的EGA-MS测试对比谱图(图10)

图10

       5.1 A厂商与B厂商尼龙砂全成分对比结果见下表(表2)：

表2

       *备注：

       1. 带“*”号成份信息是根据部份元素谱图或裂解碎片信息推导得来。

       2.己内酰胺与1,8-二氮环十四烷-2,9-二酮均为聚己内酰胺(尼龙6)中小分子量物质。

       建议B厂商改善尼龙砂品质，降低尼龙砂中低聚物的含量。
